TV AKIRA 14” IC VERTIKAL LA78040 GEJALA LAYAR KURANG PENUH BAGIAN ATAS BAWAH

SEMOGA BERMANFAAT

Baca Juga artikel Berikut ini.

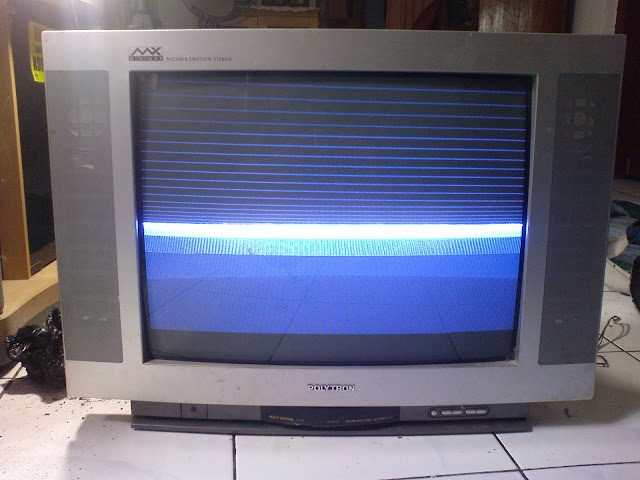

POLYTRON DIVA SLIM 21" LAYAR MELEBAR DI SERTAI BENGKOK LENGKUNG>>>>>>>>>>>>>..........

TV CHINA MEREK ONLY IC VERTIKAL PANAS BERLEBIHAN

Kali ini dapet servisan TV China merk ONLY, punya tetangga dekat dengan kerusakan pada rangkaian vertikal, kata yang punya ini Tv : Ini TV baru beli tiga bulan yang lalu tapi kenapa kok cepet rusak ya? Terus kalo dipegang bodynya kok panas sekali sebelum rusak, terus akhirnya nggaris kayak gini Mas?
Seperti biasa langkah pertama buka chasing dulu, cabut itu mainboard, lihat bagian atas barangkali ada yang jebol elco mungkin, kelihatan masih bersih...wong baru tiga bulan dan ternyata ... Ic vertikalnya LA 78040 pecah sampai nggak kelihatan itu serinya, langkah selanjutnya chek lagi bagian bawah boardnya barangkali ada solderan retak, sebelum melakukan penggantian IC biasa chek tegangan vertikal normal, udah lamgsung ganti itu IC dan jreng TV nyala . Wah udah jadi nich..bayaran nich kata Bang SAWALI.......Eiiit tapi tunggu dulu...
Setelah beberapa menit kemudian heatsink yang melintang di tengah, pada IC vertikal dan transistor Horisontal dijadikan satu dalam satu heatsink terasa panas sekali... Wah ini ada yang nggak bener ...ini pasti biangnya ... tapi yang panas IC vertikalnya atau Transistor Horisontalnya? Ternyata Ic vertikalnya yang panas sekali. Langsung aja kulakukan pengechekan ulang pada rangkaian vertikal dari mulai B+ VERTIKAL, elco ataupun capasitor, ternyata baik-baik saja. Apanya nich... atau YOKE nich...




Wah emang bener ternyata Yoke vertikalnya, setelah diukur dengan Multitester nilai impedansi bagian vertikalnya menunjukan hanya 3 ohm, pantes aja IC power vertikalnya panas sekali.
Ini kesalahan pabriknya atau emang Yokenya rusak?, setelah di chek lilitan pada vertikal ternyata pada posisi paralel dengan nilai 3 ohm artinya masing2 lilitan bernilai 6 ohm.
Langsung aja saya rubah yang semula posisi paralel menjadi seri dengan nilai 12 ohm, dicoba pasang kembali dan settingan menu servis disesuaikan dengan layar, karena ada perubahan nilai, dan hasilnya heatsink pun tidak terasa panas yang berlebih lagi. Dan ini bisa menjadi catatan bagi rekan2, bahwa pabrikan pun bisa terjadi kesalahan seperti ini.
Semoga bermanfaat....

CARA SERVIS TV STANBAY

Untuk lanjutan cara perbaiki TV mati total stanby . kali ini saya akan membahas tentang IC control sedikit yang bisa mengakibatkan TV mati stanby.
IC control juga bisa mengakibatkan TV mati total stanby , karena IC control tidak bekerja maka IC prosesor tidak dapat trigger atau masukan data dari IC control.
IC prosesor mendapat tegangan trigger terutama untuk horizontal Vcc berasal dari IC control . setelah tegangan horizontal VCC masuk dan oscillator horizontal bekerja maka tegangan horizontal driver keluar untuk memacu transistor driver horizontal hidup.
Setelah transistor driver hidup bila tidak ada masalah lagi di power horizontal , maka akan hiduplah TV tersebut .
Biasanya IC control tidak pernah rusak kecuali TV kena petir . IC control harus mendapat teg angan kurang lebih 5 volt ( tergantung type IC controlnya ) dan konstan .
IC control ini sangat sensitive tidak boleh lembab dan kotor.apa lagi basah . oscilatornya memakai x’tal dan bekerja sama dengan IC memory .
Bisa juga tuts nya ada yang short , lembab atau kena air berarti salah satunya kaki IC control short maka TV ini juga tidak mau hidup . periksa juga barangkali solderan nya kering maka perlu solder ulang .
cara perbaiki tv mati total standby 2
Seperti janji saya , cara perbaiki TV mati stanby bagian ke 2 ini , lanjutan dari artikel yang terdahulu oke…. Yup kita lanjutkan…
Kita anggap power supply baik dan rangkaian control baik .kemungkinan rangkaian blog horizontal ada masalah . misalnya rangkain oscilator horizontal , rangakian driver horizontal dan rangkaian power horizontal.
Untuk rangkaian ascilator horizontal anda periksa tegangan horizontal vcc ( H.vcc ). X’tal dan rangkaian sekitarnya misalnya H out bagaimana ?
Untuk rangkaian driver horizontal periksa tegangan di basis transistor driver dan collector nya . tegangan di collector transistor driver harus ada setengah tegangan Vcc . juga periksa trafo output horizontal ini jarang rusak .
Periksa power horizontal ini sering rusak , biasa rusak ada penyebabnya , cari dulu penyebab nya baru ganti . periksa tegangan di collector dan basis . atau yang terakhir FBT ( flyback trafo ) nya rusak , FBT bisa di tes sebelum anda membelinya .
Kalau sudah oke semua pasti deh hidup . untuk belajar lebih mendalam anda harus mempunyai ebook yang saya sedang susun tunggu tanggal mainnya.

kerusakan tv buram dan gelap
Penyakit tv sekarang ini memang jelek kwalitasnya , apalagi merk nya engga terkenal
Kadang TV anda baru beberapa tahun aja gambarnya udah gelap
kadang buram walaupun brightnes dan contras maximal ini mungkin stelan di FBT berubah
kadang juga emisi layarnya berubah
maklum kwalitas layarTV kurang bagus
Cuma disini anda harus membuka tutup belakang TV . ayo mari kita praktekan…..
buka tutup belakang TV lalu kita lihat ada sebuah komponen yang berbentuk bulat tinggi
sekitar 7 cm warna hitam ada kabel merah besar
yang menempel ke tabung layer itulah yang nama nya FLY BACK atau FBT di badan nya
ada 2 buah setelan yang satu tulisan nya FOCUS gunanya untuk mempertajam gambar ,
yang satu lagi tulisannya SCREEN
gunanya untuk mengatur gelap terang ,putar kekiri atau kekanan SCREEN pelan2 sampai
gambarnya bagus terang tapi jangan sampai keluar garis tipis putih
dan putar setelan FOCUS sampai gambar tajam ,setelah terang dan tajam
Jadi deh…….. terus pasang kembali tutup belakang TV …..mantap……
Okeh gampangkan…?
Begitukan teman-teman…….he he he tolong tambahin dong pengalaman 2 teman-teman
Tulis dikolom komentar .
cara memperbaiki tv mati standby
Pada akhir-akhir ini memang banyak sekali keluhan tv mati stanby alias ga mau hidup hanya lampu kecil merah saja yang nyala. Apa sih… penyebab nya ?
Untuk kerusakan tv ini sebenarnya banyak kemungkinan misalnya :
Rangkaian control dan IC nya lembab atau kotor.
Power supply tidak bekerja maximal ( lemah )
Tuts nya ada yang short . kotor
Rangkaian osc dan driver horizontal tidak bekerja . atau ada yang rusak
Ini yang banyak terjadi ada salah satu rangkaian yang bermasalah atau rusak jadi protect
Bagaimana cara memperbaiki tv tersebut ?
Kita parbaiki aja yang gampang-gampang dulu seperti membersihkan rangkaian control dan sekitar IC control dengan kwas dan tener lalu keringkan . coba…hidupkan
Kalau belum ok solder ulang kaki-kaki IC control dan IC prosesornya ,dan juga rangkaian nya , hati-hati jangan sampai ada kaki IC yang terhubung singkat ( short ) .
Coba lagi hidupkan …. Bagaimana sudah berhasil ? kalau belum..
Periksa tuts nya mungkin ada yang short , cabut dan bersihkan dengan tener rusak ganti dengan yang baru. Pasang kembali coba hidupkan ….belum juga hidup ?
Periksa rangkaian power supply teg B+ 100volt s/d 115 volt untuk 14” dan 21” .
Teg b+ 135 volt s/d 145 volt untuk 28” dan 29”.
Periksa teg 5 volt atau 3 volt untuk teg IC control dan memori.
Biasa elco-elco nya yang sudah lemah terutama yang tegangan nya tinggi.
Coba lagi deh mungkin sudah hidup . kalau belum hidup juga tunggu artikel berikutnya…cara perbaiki tv mati stanby bagian kedu
cara cabut pasang IC BGA pada tv dan hp
Sebelim anda mengangkat IC BGA pada hand phone dan tv . siapkan dulu alat yang diperlukan
kwas lembut , pinset . dan tener untuk pembersih
timah dan songka cair
kawat tembaga serabut untuk mengambil sisa timah
plat cetak IC BGA
blower , solder 30 watt
cara mencabut IC BGA
taruh kan songka cair ( pasta ) keseluruh badan dan kaki IC secukupnya agar panas nya tidak merusak IC . panaskan pakai blower sambil digoyang-goyangkan IC tersebut pakai pinset sampai tercabut keluar. Bersihkan sisa timah di kaki IC pakai kawat tembaga serabut hingga rata permukaan nya juga PCB nya . setelah itu bersihkan pakai tener IC maupun PCB nya dan keringkan .
cara pasang IC BGA .
untuk memasang IC BGA anda harus membuat kaki IC dahulu caranya ambil plat pencetak IC BGA tempelkan pada IC tersebut hingga pas betul lalu oleskan timah cair pada permukaan plat yang berada diatas IC hingga lumer timah tersebut menjadi kaki IC , angkat plat cetakan dan anda amati apakah semua kaki sudah tercetak dan rata ,
kalau sudah IC siap dipasang . pasang IC BGA tepat pada PCB sebelumnya oleskan dulu pakai songka cair IC dan PCB nya , perhatikan kaki no 1 jangan sampai salah , oleskan songka cair diatas badan IC . lalu panaskan badan IC tersebut sambil ditekan sedikit pakai pinset sampai terlihat IC menempel pada PCB nya , bersihkan pakai tener sedikit dan selesai
tunggu artikel selanjutnya , semoga bermanfaat .
cara servis tv pakai oscilloscope
Jan30
Oscilloscope sangat membantu dalam memperbaiki tv maupun hp , apalagi untuk mengetahui rangkaian kerja oscillator / pembangkit . misalnya untuk mengetahui kerja oscillator horizontal sampai driver horizontal pada tv mati total . bisa juga untuk memeriksa IC control , misalnya oscillator x,tal , riset dan lain nya pada tv mati stanby . begitu juga untuk memeriksa sinyal gambar mulai dari rangkaian IF sampai pada rangkaian video output juga rangkaian suara . dengan osciloscop anda juga bisa memeriksa rangkaian kerja AV .
Untuk mengetahui tv mati total , mati total standby paling mudah periksa pakai osciloscop . mulai dari pembangkit / oscillator horizontal sampai ke driver horizontal , kita bisa melihat signal nya , apakah ada atau terputus bila ternyata putus , kita bisa ukur / periksa pakai multimeter rangkaian tersebut . begitu juga dengan rangkaian IC control bisa di cek pakai osciloscop. Dan masih banyak lagi kegunaan osciloscop .

TV LG STANBAY

Tv LG slim seperti pada gambar diatas mempunyai problem awal yakni :

1) Jika tv distart lampu led indicator pada panel depan yang nyala terang berubah redup kemudian beberapa detik kembali nyala terang lagi.

2) Diamati filamen heater belum nyala, pertanda bagian horisontal belum kerja.

3) Setelah layar bisa nyala dan tv sudah keluar gambanya , beberapa detik mati ptotek.

Pembersihan dulu bagian dalam tv dari debu yang menempel pada main board dan komponen tv , terlihat tv ini

menggunakan komponen diantaranya:

Ic power reg : STR W5554.

Ic croma       : LV 76211.3C

Ic vert            : LA 78141.

Ic hor             : C 6090.

FBT.               : BSC 25- N0329.









Kemudian dilanjutkan dengan pencarian dan penyelesaian sumber masalah yang membuat tv mengalami problem-problem seperti disebutkan diatas.

Dari gejala awal kerusakan atau problem yang timbul pengecekan diawali dari STR w6554 reg suply ganti C840 : 22uf/63V. lalu coba start lagi tvnya tapi lagi-lagi masih sama seperti semula.

Lalu dilanjutkan cek semua Resistor pembatas biasanya resistor ini mempunyai kode pada mainboardnya dengan tulisan (FR ...) dan ternyata benar didapat pada FR 403 pembatas pada jalur teg B+ 115V dalam kondisi putus. Ganti komponen tersebut layar tv sudah bisa hidup lagi.

Colokkan antena untuk melihat bagaimana hasil gambarnya , sekarang gambar siaran juga mulai bermunculan satu persatu. coba stel tv agak lama sambil nonton salah satu acara.

Akan tetapi ketika sedang asik menikmati siaran favorit disalah satu channel tiba-tiba tv mak!....pettt!!, mati standby. Coba start lagi dari remot dan tombol panel depan tv bisa hidup lagi,

tapi lagi-lagi mati standby terus begitu jika diulang-ulang...weleh..weleh,

Protek lagi dan protek lagi!!.

Break bentar biar otak refresh lagi... sambil buka-buka arsip sambil nyruput segelas kopi yg telah disediakan.

Lanjutkan lagi coba open C pada Q16 : C5343 tv bisa start dan hor hidup ,heater juga nyala, layar juga sudah membuka.

Sekarang sudah diketahui dan dipastikan bahwa tv ini mengalami problem protek atau kerusakan pada sirkit protek itu sendiri.

Penelusuranpun dilanjutkan pada bagian yang berkaitan dengan protek antaranya:

(1).Cek teg pada pin 29 Ic LV76211 terukur 4,9V ini masih normal setelah penggantian C409.

(2).Pin 20 untuk control out hor juga normal.

(3).Cek dioda untuk sampling teg vertikal.

(4).R 423 untuk sampling teg B+ to FBT.

Cara Menghilangkan Gosing Warna Belang Pelangi Pada TV

Cara Menghilangkan Gosing Warna Belang Pelangi Pada TV

Jika kerusakan yang terjadi
pada tampilan warna tv tabung/crt yang belang
atau degausing dan biasanya disebut gosing,
terlihat layar tv nampak ada timbul warna yang
muncul mencolok belang-belang, biasanya di
pinggir-pinggir atau disudut layar tv. Penyebabnya bisa juga tadinya ada magnet yang
posisinya dekat dengan tv, atau kadang sebab
seringnya tv disimpan dilantai dan dipindah-
pindahkan, dan ada juga dari rangkaian degausing dalam tv ada masalah. Mengenai permasalahan warna pelangi atau
gosing pada tv tersebut ada pengalaman waktu
itu dari tv yang termasuk belum lama dipake, si
pemilik tv tersebut menyimpan power amplyfier
aktif/speaker aktif di samping tv tersebut,
walaupun letaknya memang tidak terlalu dekat, tapi lama-lama muncul gosing pada sudut tabung
tv tersebut, awalnya memang cuma terlihat
sedikit saja muncul, dan lama-lama jadi
membesar. Pemilik tv mungkin tidak tau bahwa jika tabung
tv terlalu dekat dengan magnet akan merusak
kondisi warna tv hingga akan terjadi gosing. Jadi jangan menyimpan magnet terlalu dekat
dengan tv agar tidak terjadi hal seperti itu,
posisikan perangkat elektronik lain yang
didalamnya ada terdapat magnet agar menjauh
dari tempat penyimpanan tv. Cara mengatasi warna tv jadi belang, warna
pelangi, degausing. Cara mengatasinya adalah dengan mendekatkan
magnet pada bagian tabung layar yang terkena
gosing, dekatkan magnet lalu tarik ke arah
samping sampai noda belang gosing pada warna
layar tersebut hilang, apabila masih tetap sulit
hilang balikan medan magnet yang kita pegang sampai mampu membuat gosing itu hilang, jika
gosing tersebut berada dibagian tengah tarik dulu
diarahkan ke pinggir tabung atau bisa juga
menarik magnet yang kita pegang ke arah depan.

Apabila masih belum hilang juga walaupun sudah
berkali-kali dibuang oleh magnet, bahkan belang
warnanya makin acak-acakan, kemungkinan cara
kita mendekatkan dan menarik magnet yang kita
pegang belum benar. Atau juga memang ada
kerusakan pada bagian PTC (Positive Temperature Coeffisien) pada mesin tv, coba ganti dulu komponen tersebut jika warna belang
masih sulit hilang. Munculnya warna pelangi pada layar tv bisa juga
disebabkan setelah melakukan pergantian yoke/
konde, kita harus pas kan saja posisi yoke
kemudian dibuang pakai magnet atau pake alat degausing khusus.

TV LG ULTRA SLIM MATI STENBY

TV LG ULTRA SLIM MATI STENBY

Pusing tuju keliling jika mendapati masalah tv mati stenby .itulah yang saya alami.Seharian ngoprasi tv lg ini gak ketemu penyakitnya.

Kata pemiliknya udah tiga bulan tvnya di servis sama servis lain,yang katanya rusak FBTnya dan di carikan gak ada yang jual katanya.

Permasalahan yang saya temukan setelah tv saya tes  ,lampu let nyala redup di sertai suara cit cit cit cit,seteah saya buka dan dari hasil identifikasi ternyata TR horisontalnya Shotd.dan biasanya shotdnya tr ini akibat putusnya Capasitor dumper yang menghubungkan Col dengan GND,ban ternyata benar saja (sudah menjadi penyakit cirihas tv lg kali ya)

Setela penggantian dua pemain tersebut yaitu TR hor C 6090 dan C 18 n 2000 v.tv pun coba saya nyalakan dan tv pun bias star dan gak bunyi cit cit cit lagi.

Namun baru beberapa detik tiba-tiba mak peeeeeeet…….tvnya mati lagi alias stenby

Coba tekan ch pada tv mau star tetapi selalu kembali stenby begitu seterusnya,coba ukur teg sana-sini semua normal.saya coba ganti aisi memori juga tidak membuahkan hasil.Beberapa elko yang saya curigai menjadi penyebab saya ganti ,hasilnya pun nihil.Dari hasil pengukuran komponen juga sepertinya gak ada masalah semua normal.

 Ahirnya pelacakan Saya hentikan .untuk istirahat karena aku udah cuuuaaaaaaaaaaapek dan puuuusing baget.dan waktupun udah sore.

Sambil istirahat coba coba Tanya ama mbah google,dan di salah satu blog saya temukan sebuah pencerahan dan keesokan harinya saya lanjutkan untuk melacak penyebab tv tersebut steby terus.

Dari pencerahan yang saya dapat dari mbah google semalam coba saya praktekan dan ternyata bener ,yaitu meng open kaki tengah pada Q16.

Lalu tv saya coba nyalakan dan makbyaaaaaaaak !tv pun nyala normal dan gak stenby lagi.sampai empat jam tv tetap normal,terimakasih atas bantuanya semoga tetap sukses buat semua…………!
Barang kali ada yng mau nambag memberikan solusi untuk mengatasi permasalahan seperti di atas silahkan

POLYTRON L, SIDI Mati Stanbay

POLYTRON L, SIDI Mati Stanbay



Pengalaman yang sangat melelahkan dapat servisan tv merek politron L,SIDI model PS 52UM70SM  dengan keluhan hanya lampu indikator menyala seteby tidak bisa star sama sekali tv ini menggunakan IC HBT 01-05G setelah aku buka dan aku amati teryata satu buah resistor gosong yaitu R517=180ohm.gosongnya resistor ini adalah T505=A1023 short.

Akibatnya zener D512=5,6v ikut short di ikuti T504=C2328A juga shodt.

Setelah ketiga komponen saya ganti teryata tv tetap tidak bereaksi dan ternyta ic utama yaitu IC 301=HBT 01-05G juga ikut sekarat alias modar.permasalahan masih belum juga selesai sampai disini setelah IC 301 aku ganti (ganti IC bekas yang baru gak ada yang jual)tv mau nyala dan gambar normal.

tapi setelah speker aku pasang e e e e eee suarane rek gemrodok (bahasa jawa) apanya lagi ini yo rek rek.!! owalah yo yo....!!

ternyata setelah aku telusuri IC203=TDA7442D ikut don bin modar ,kemudian setelah aku ganti suara grodok grodok nya hilang tapi suara belum juga muncul,eee... aalah ngeyel banget tv iki to yo yo!!



E E E E E ternyata IC memorynya melu error.kemudian aku buka data menu servis code 1014 dan aku ganti setinganya lalu simpa dengan tekan tombol menu diremot dan suarapun muncul ,namun setelah tv dimatikan nyalakan lagi tv gak mau langsunag star mesti tekan power di remor,ter igat pada tv lg yang pernah saya servis kemudian ic memory aku ganti degan yang baru dan seting data menu servisnya ahirnya tv gambar maupun suara normal lagi.namun masih ada satu masalah lagi yaitu sensor sentuh nya gak saya fungsikan soalya IC ATA2508 jebol dan cari di toko gak ada yang jual.biar pakai remot aja lah yang penting bisa nonton tv lagi he he he he!!

mungkin ada yang mau bantu cari IC ATA2508 monggo silahkan.semoga ada manfaatnya!!
